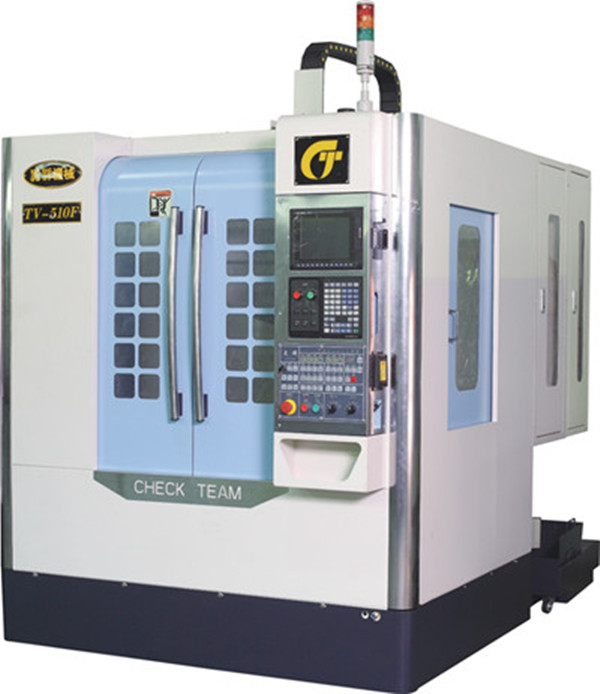

| 机型 | TV-510F | TV-600F | |
| 项目 | |||
| 工作台面尺寸 | mm | 400*600 | 400*600 |
| 左右行程(X) | mm | 500 | 600 |
| 前后行程(Y) | mm | 400 | 400 |
| 上下行程(Z) | mm | 310 | 310 |
| 主轴中心至立柱导轨距离 | mm | 450 | 400 |
| 主轴中心至工作台面距离 | mm | 175-485 | 175-485 |
| 工作台 T 型槽（数目— 尺寸*间距） | 3-14*100 | 3-14*100 | |
| 主轴锥孔（型号/安装尺寸） | BT30 /Ø100 | BT30 /Ø100 | |
| 主轴转速 | rpm | 12000/15000/20000 | 1200012000/15000/20000 |
| X·Y·Z 轴滚珠丝杆规格 | mm | 2516(XY)3220(Z) | 2516(XY)3220(Z) |
| X·Y·Z 三轴移动速度 | M m/min | 48000/48000/60000 | 48000/48000/60000 |
| X 轴丝轨规格 | mm | HGH25CA | HGH25CA |
| Y 轴丝轨规格 | mm | HGH25CA | HGH25CA |
| Z 轴丝轨规格 | mm | HGH30CA | HGH30CA |
| X·Y·Z 电线连接方式 | 直连 | 直连 | |
| 主轴电机功率(KW) | 5.5 | 5.5 | |
| X·Y·Z 轴电机功率（扭矩 NM) | 8. 10. 10 | 8. 10. 10 | |
| 导轨护罩支架(X·Y·Z) | 380. 210 | 380. 210 | |
| 床身垫块高度 | 75 | 75 | |
| 工作台承重 | 250kg | 250kg | |
| 光机净重约 | 2.5t | 2.8t | |
| 刀库型式 | BT30-16T 夹臂式刀库 | BT30-16T 夹臂式刀库 |
|
