 规格表
| 机型 |
|

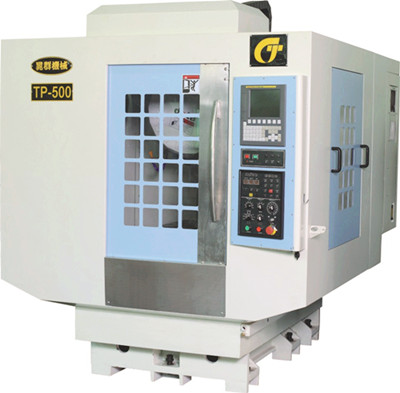

TP-500 |
TP-600 |
| 项目 |
|
|
|
| 工作台面尺寸 |
mm |
400*600 |
400*700 |
| 左右行程(X) |
mm |
500 |
500 |
| 前后行程(Y) |
mm |
400 |
600 |
| 上下行程(Z) |
mm |
330 |
330 |
| 主轴中心至立柱导轨距离 |
mm |
450 |
450 |
| 主轴中心至工作台面距离 |
mm |
150-480 |
150-480 |
| 工作台 T 型槽（数目— 尺寸*间距） |
|
3-18*130 |
3-18*130 |
| 主轴锥孔（型号/安装尺寸） |
|
BT30 /Ø100 |
BT30 /Ø100 |
| 主轴转速 |
rpm |
12000/15000/20000 |
12000/15000/20000 |
| X·Y·Z 轴滚珠丝杆规格 |
mm |
2516(XY)3220(Z) |
2516(XY)3220(Z) |
| X·Y·Z 三轴移动速度 |
M m/min |
48000/48000/48000 |
48000/48000/48000 |
| X 轴丝轨规格 |
mm |
HGH30CA |
HGH30CA |
| Y 轴丝轨规格 |
mm |
HGH35CA |
HGH35CA |
| Z 轴丝轨规格 |
mm |
HGH45CA |
HGH45CA |
| X·Y·Z 电线连接方式 |
|
直连 |
直连 |
| 主轴电机功率(KW) |
|
3.7/5.5 |
3.7/5.5 |
| X·Y·Z 轴电机功率 |
|
X/Y轴1.5KW；Z轴3.0KW |
X/Y轴1.5KW；Z轴3.0KW |
| 床身垫块高度 |
|
75 |
75 |
| 工作台承重 |
|
250kg |
250kg |
| 光机净重约 |
|
3.5t |
3.5t |
| 刀库型式 |
|
BT30-16T 夹臂式刀库 |
BT30-16T 夹臂式刀库 | |
