规格表
机型 |
|

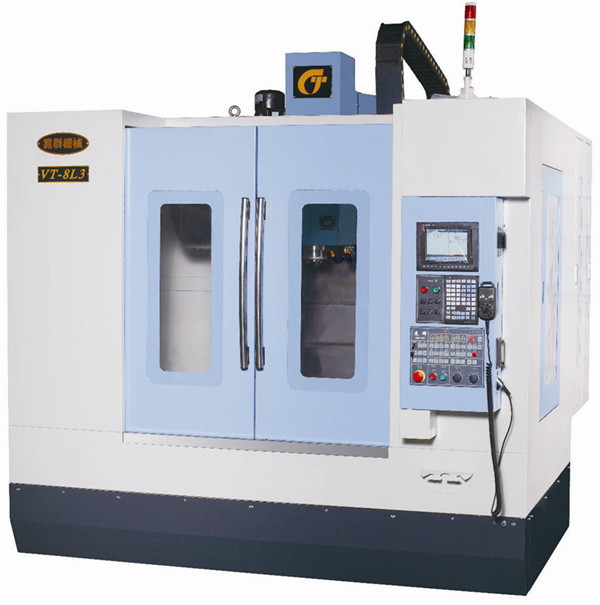

VT-8L3 |
VMC-850L3 |
行程 |
X 轴行程 |
mm |
800 |
800 |
Y 轴行程 |
mm |
500 |
500 |
Z 轴行程 |
mm |
500 |
500 |
主轴鼻端至工作台面距离 |
mm |
150 |
150-650 |
XY 轴快速移动率 |
m m/min |
48000 |
48000 |
Z 轴快速移动率 |
m m/min |
48000 |
36000 |
工作台面尺寸 |
mm |
900*450 |
900*470 |
最大负重 |
kg |
450 |
800 |
头部 |
主轴转速(标准) |
rpm |
10000(标准)/12000(选配)/24000(内藏) |
主轴外径 |
mm |
Ø120 |
Ø150 |
主轴端规格 |
|
BT-40(直接式) |
BT-40(直接式/皮带式) |
电力需求 |
KVA |
25 |
25 |
空压规格 |
K g/cm2 |
6 |
6 |
刀库容量 |
|
圆盘同动式 24T |
刀臂式 24T |
其他 |
|
|
|
高压后冲水系统 |
|
高压冲水,排屑(选配) |
高压冲水,排屑(选配) |
排屑机 |
|
螺旋式/链板式(选配) |
螺旋式/链板式(选配) |
XYZ滑动机构 |
|
XYZ:35/35/35滚柱滑轨 |
XYZ:45/45/45线性滑轨 |
导螺杆轴承支持 |
|
30TAC |
30TAC |
机械重量 |
kg |
4800 |
4800 |
机械占地面积(长*宽*高) |
mm |
2850*2450*3000 |
2520*2255*2590 | |
