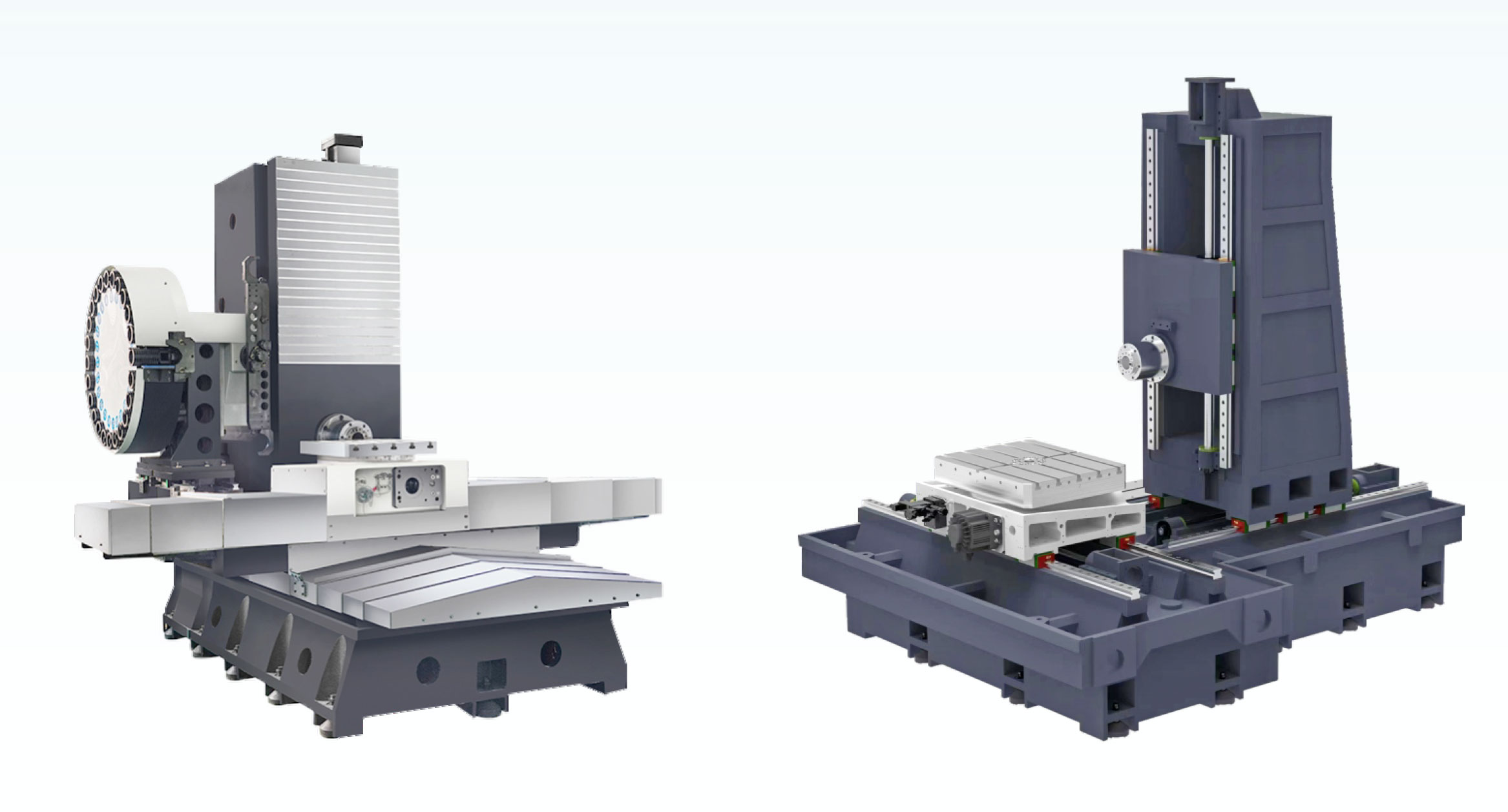

产品中心 -> CNC加工中心->HMC-860/1160/1185/1390卧式加工中心机

名 称		单位	HMC-860	HMC-1160	HMC-1185	HMC-1390
X 行程		mm	800	1100	1100	1300
Y 行程		mm	600	600	850	900
Z 行程		mm	600	600	700	1100
主轴中心至工作台		mm	0～600	140～710	0～850	100～1000
主轴鼻端至工作台中心		mm	120～750	180～780	130～830	180～1280
工作台尺寸		mm	585*390	800*600
转台尺寸(选配)		mm	¢320/¢400	400*400/500*500	500*500	630*800
转台最小分割度数		°	0.001	0.001	0.001	1
转台载重		kg	350/500	500/600	600	2500
主轴锥孔/直径		mm	BT-40/¢140	BT-40/¢155	BT-50/¢190	BT-50/¢190
主轴转速		r/min	12000	12000	6000	6000/8000
主轴传动方式			直接式	直接式	皮带式	皮带式
（X/Y/Z)快速移位		m/min	36/36/36	36/36/36	30/30/30	30/30/30
螺杆（直径/螺距)		mm	XZ:32/16 Z:40/12	40/12	XZ:40/12 Z:50/10	50/12
线轨                      (宽度/轨道数/滑块数)	X轴	mm	滚柱35/2/4	滚柱45/2/4	滚柱45/2/4	滚柱55/2/4
	Y轴	mm	滚柱35/2/4加长滑块	滚柱45/2/4	滚柱55/2/4	滚柱55/2/6
	Z轴	mm	滚柱35/2/4	滚柱45/2/4	滚柱45/4/8	滚柱55/2/6
定位精度		mm	0.004/300	0.004/300	0.005/300	0.005/300
重复精度		mm	±0.003	±0.003	±0.003	±0.005
刀库型式			BT40/24T	BT40/24T	BT50/24T	BT50/24T
机器重量		kg	4500	6600	8300	9600
外观尺寸(LxW)		mm	2900*2800	3000*3120	3300*3210	4500*3270
外观尺寸(H)		mm	2600	2650	2790	2960
●本公司有保留产品设计更改之权利，如有修改，以实机为主，恕不另行通知。
