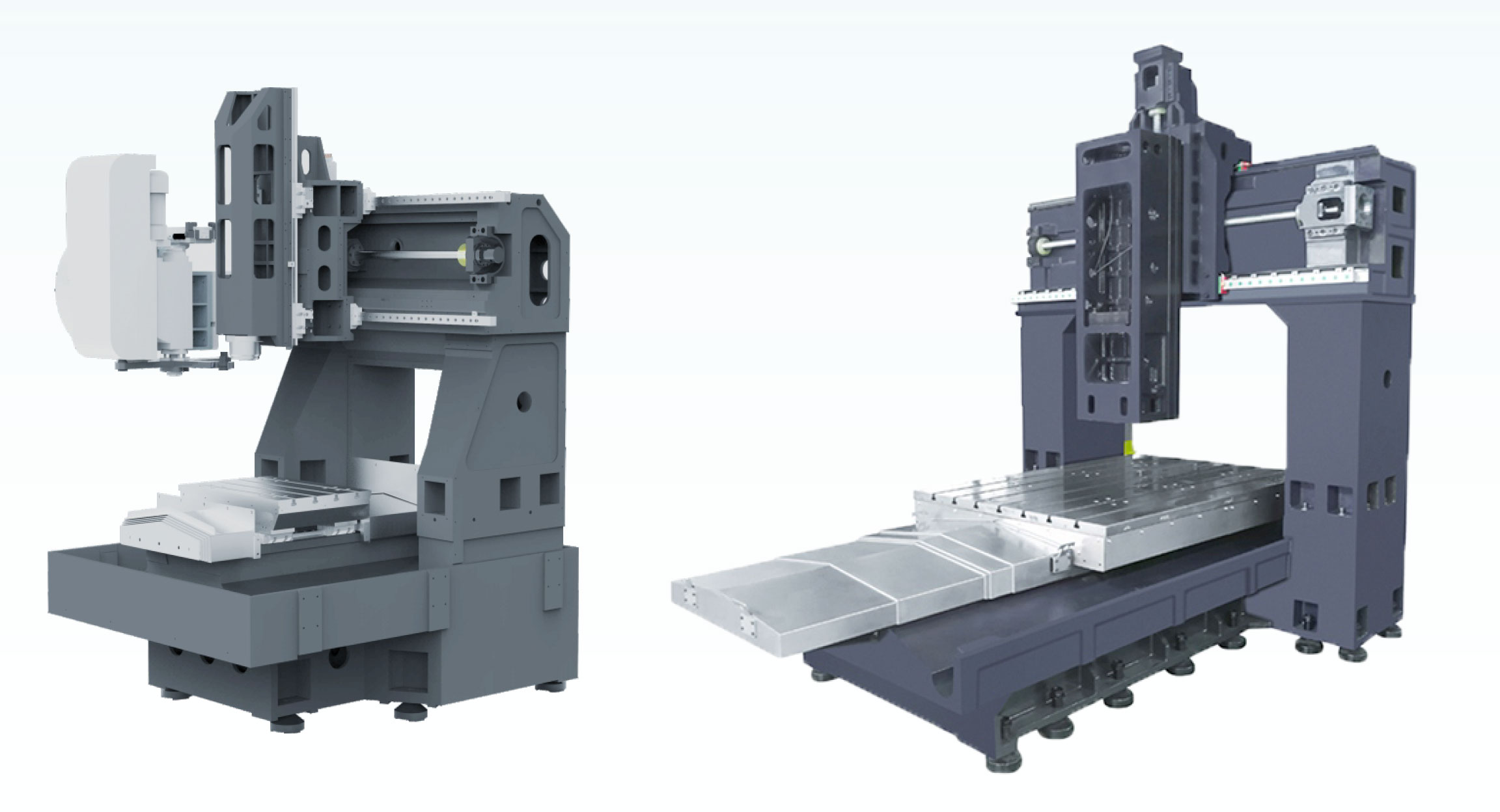

GHV-600/GHV-810/1210/1510/1613/1612/2012/2016/2516/3016 高速龙门加工中心机
| 名 称 |
单位 |
GHV-600 |
GHV-810 |
GHV-1210 |
GHV-1510 |
GHV-1613 |
GHV-1612 |
| X 行程 |
mm |
600 |
800 |
1200 |
1500 |
1600 |
1600 |
| Y 行程 |
mm |
400 |
1000 |
1000 |
1000 |
1300 |
1200 |
| Z 行程 |
mm |
350 |
500 |
500 |
500 |
600 |
500 |
| 主轴中心至Y轴线轨 |
mm |
|
|
|
|
|
|
| 主轴鼻端至工作台 |
mm |
100～450 |
150～650 |
200～700 |
200～800 |
180～680 |
| 龙门宽度 |
mm |
|
1030 |
1050 |
1400 |
1200 |
| 工作台至立柱底 |
mm |
|
670 |
770 |
870 |
750 |
| 工作台尺寸 |
mm |
600*440 |
800*900 |
1300*900 |
1600*900 |
1700*1200 |
1700*1000 |
| 工作台载重 |
kg |
300 |
700 |
1200 |
2500 |
3000 |
2000 |
| 工作台T型槽（宽*槽） |
mm |
14T*4 |
18T*6 |
18T*5 |
18T*5 |
22T*7 |
22T*6 |
| 主轴锥孔/直径 |
mm |
HSK-E40/¢120 |
BBT-40/HSK-A63/¢150 |
BT-40/BBT-40/HSK-A63/¢150 |
BT-40/¢150 |
| 主轴转速 |
r/min |
24000/30000/36000 |
12000/15000/24000/30000 |
12000/15000 |
12000 |
| 主轴传动方式 |
|
内藏式 |
直接式/电主轴 |
直接式 |
直接式 |
| （X/Y/Z)快速移位 |
m/min |
20/20/20 |
18/18/18 |
15/18/18 |
20/20/20 |
| 螺杆（直径/螺距) |
X轴 |
mm |
36/8 |
40/10 |
40/12 |
50/10 |
50/10 |
50/16 |
| Y轴 |
mm |
36/8 |
40/10 |
40/10 |
40/10 |
50/10 |
40/12 |
| Z轴 |
mm |
36/8 |
40/10 |
40/10 |
40/10 |
50/10 |
40/10 |
| 线轨 (宽度/滑块数) |
X轴 |
mm |
滚柱35/4 |
滚珠45/4 |
滚珠45/4 |
滚柱45/6 |
滚柱45/6 |
滚柱45/6 |
| Y轴 |
mm |
滚柱35/4 |
滚珠45/4 |
滚珠45/4 |
滚柱45/4 |
滚柱45/4 |
滚柱45/4 |
| Z轴 |
mm |
滚柱30/4 |
滚柱45/6 |
滚柱45/6 |
滚柱45/6 |
滚柱45/6 |
滚柱45/6 |
| 定位精度 |
mm |
0.003/300 |
0.005/300 |
0.005/300 |
0.005/300 |
0.005/300 |
0.005/300 |
| 重复精度 |
mm |
±0.003 |
±0.005 |
±0.005 |
±0.005 |
±0.005 |
±0.005 |
| 刀库型式 |
|
HSK-E40/24T |
BT40/HSK-A63/24T |
BT40/HSK-A63/24T |
BT40/24T |
| 机器重量 |
kg |
4500 |
8500 |
9500 |
11000 |
14000 |
10000 |
| ●本公司有保留产品设计更改之权利，如有修改，以实机为主，恕不另行通知。 |
