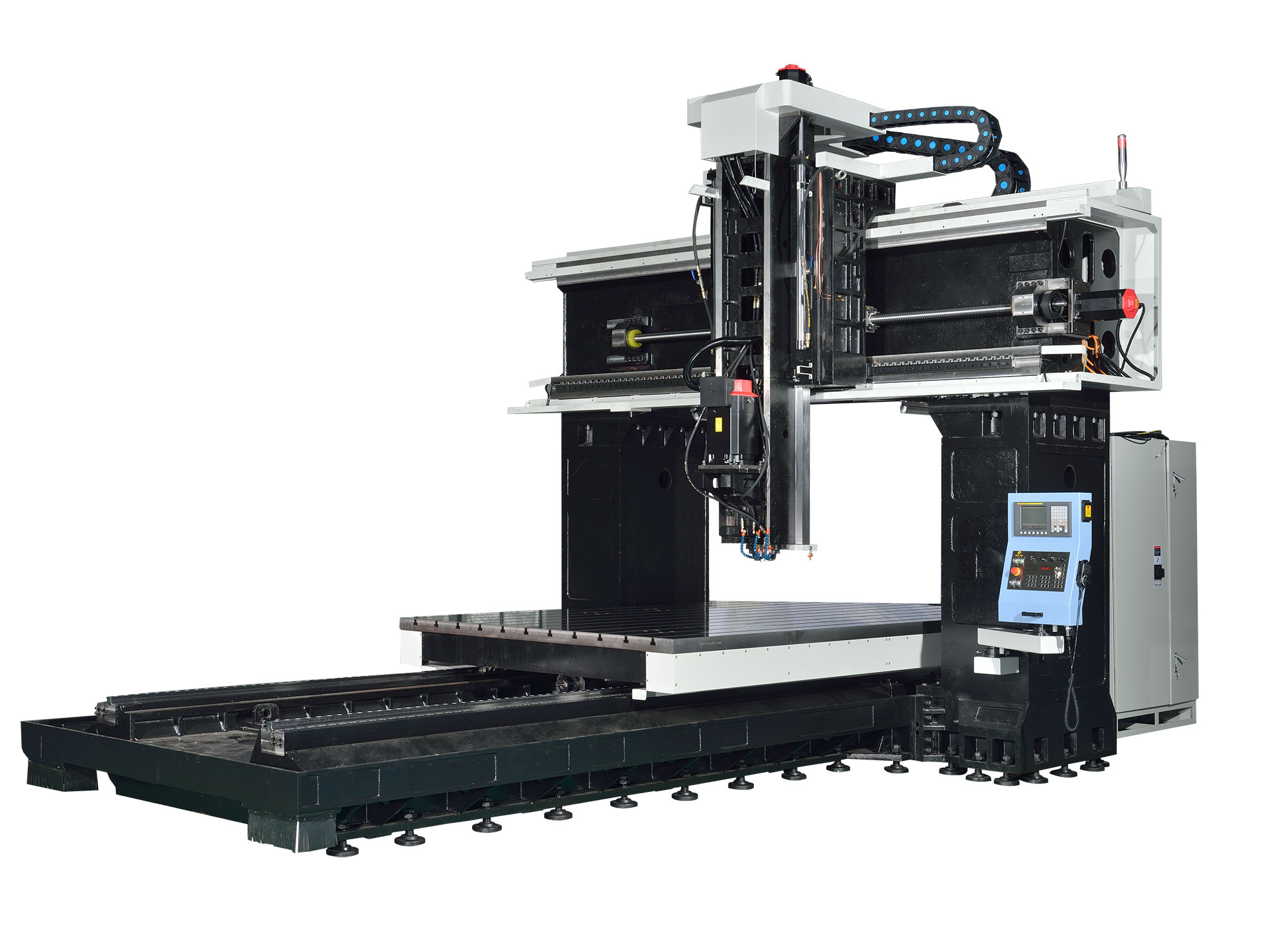

产品中心 -> CNC加工中心->GFV-1613/2015/2018/2518/3018重型龙门加工中心机



龙门机型均采用高刚性、重切削结构设计,全系列机型更兼具,五面加工中心机的高精度指标.
以坚固的结构与优越的几何精度,打造全方位高效能切削。
主要配置
1、XY轴采用台湾"上银或银泰"滚柱线轨，Z轴硬轨(或线轨)2、三轴采用台湾"上银或银泰"C3级丝杆
3、三轴采用P4级轴承
4、X轴钢板护罩，Y轴风琴护罩
5、6000/8000rpm主轴
6、2轴氮气配重

名 称		单位	GFV-1613	GFV-2015	GFV-2018	GFV-2518	GFV-3018
X 行程		mm	1600	2000	2000	2500	3000
Y 行程		mm	1300	1500	1800	1800	1800
Z 行程		mm	800	800	800	800	800
主轴中心至Y轴线轨		mm	380	380	345	345	345
主轴鼻端至工作台		mm	200～1000	200～1000	180～980	180～980	180～980
龙门宽度		mm	1400	1500	1850	1850	1850
工作台至立柱底		mm	1000	1000	1120	1120	1120
工作台尺寸		mm	1700*1200	2100*1200	2200*1500	2700*1500	3200*1500
工作台载重		kg	3000	4000	5000	5000	8000
工作台T型槽（宽*槽）		mm	22T*7	22T*7	22T*10	22T*10	22T*10
主轴锥孔/直径		mm	BT-50/¢190		BT-50/¢190
主轴转速		r/min	6000/8000		6000/8000
主轴传动方式			皮带式/WEMAS齿轮头		皮带式/WEMAS齿轮头/直接式（Z轴线轨）
（X/Y/Z)快速移位		m/min	10/10/10		8/10/10
螺杆（直径/螺距)	X轴	mm	50/10	50/12	50/12	63/12	63/12
	Y轴	mm	50/10	50/12	50/10	50/10	50/10
	Z轴	mm	50/12	50/12	50/12	50/12	50/12
线轨 (宽度/滑块数)	X轴	mm	滚柱45/6	滚柱45/8	滚柱55/8	滚柱55/8	滚柱55/10
	Y轴	mm	滚柱45/5	滚柱45/5	滚柱55/4	滚柱55/4	滚柱55/4
	Z轴	mm	硬轨		硬轨/滚柱55/6
定位精度		mm	0.01/300	0.01/300	0.01/300	0.01/300	0.01/300
重复精度		mm	±0.02	±0.02	±0.02	±0.02	±0.02
刀库型式			BT50/24T		BT50/24T
机器重量		kg	15000	17500	21000	22000	25500
●本公司有保留产品设计更改之权利，如有修改，以实机为主，恕不另行通知。
