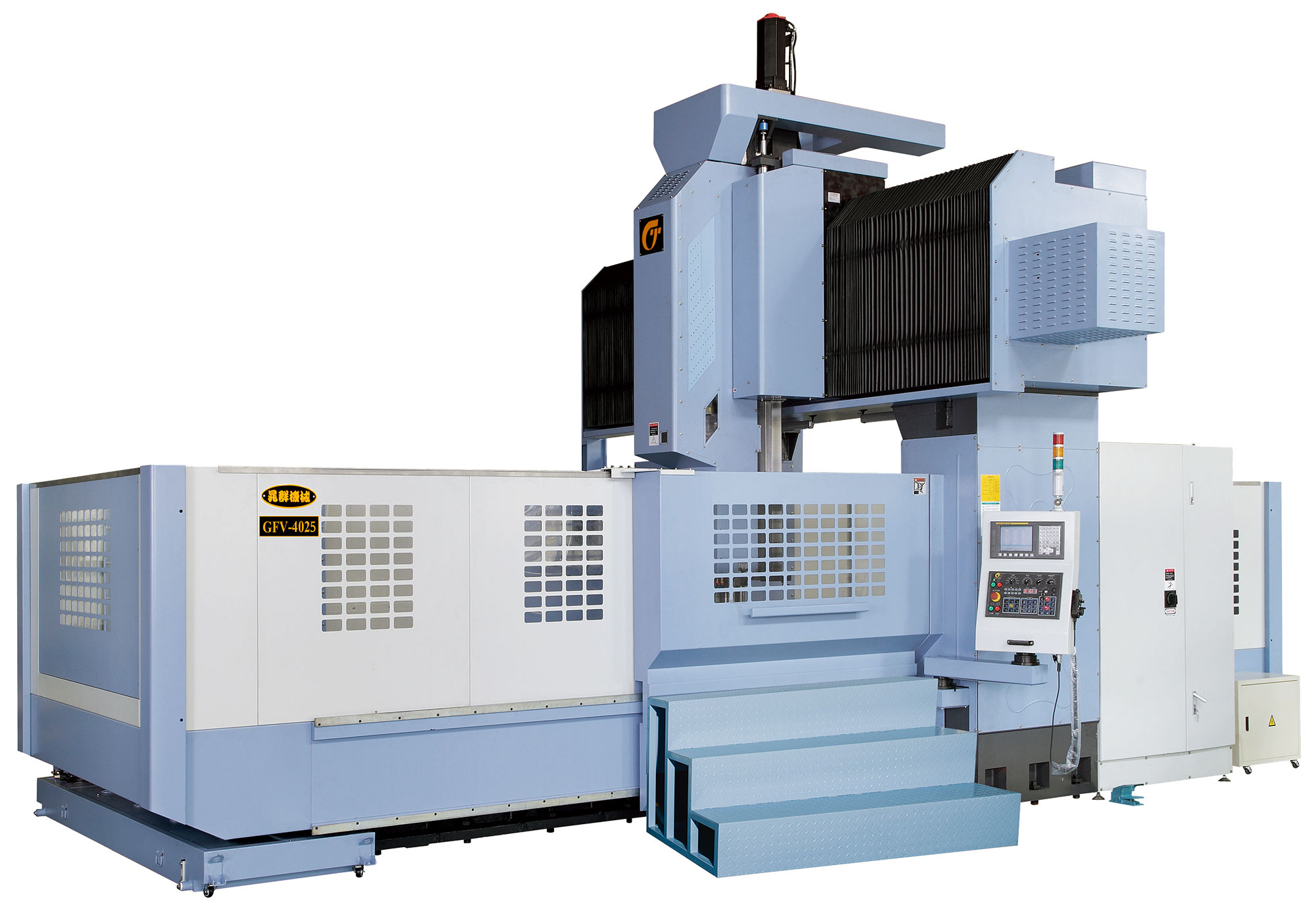

产品中心 -> CNC加工中心->GFV-3022/3025/4025重型龙门加工中心机



龙门机型均采用高刚性、重切削结构设计,全系列机型更兼具,五面加工中心机的高精度指标.
以坚固的结构与优越的几何精度,打造全方位高效能切削。
主要配置
1、XY轴采用台湾"上银或银泰"滚柱线轨，Z轴硬轨(或线轨)2、三轴采用台湾"上银或银泰"C3级丝杆
3、三轴采用P4级轴承
4、X轴钢板护罩，Y轴风琴护罩
5、6000/8000rpm主轴
6、2轴氮气配重

名 称		单位	GFV-3022	GFV-3025	GFV-4025
X 行程		mm	3000	3000	4000
Y 行程		mm	2200	2900	2900
Z 行程		mm	1000	1000	1000
主轴中心至Y轴线轨		mm	345	345	345
主轴鼻端至工作台		mm	200～1200	300～1300	300～1300
龙门宽度		mm	2200	2550	2550
工作台至立柱底		mm	1300	1400	1400
工作台尺寸		mm	3000*1800	3000*2100	4000*2100
工作台载重		kg	8000	10000	12000
工作台T型槽（宽*槽）		mm	22T*9	22T*11	22T*11
主轴锥孔/直径		mm	BT-50/¢190
主轴转速		r/min	6000/8000
主轴传动方式			皮带式/WEMAS齿轮头
（X/Y/Z)快速移位		m/min	8/10/10
螺杆（直径/螺距)	X轴	mm	63/12	80/16	80/20
	Y轴	mm	63/12	63/12	63/12
	Z轴	mm	50/10	50/10	50/10
线轨  (宽度/滑块数)	X轴	mm	滚柱55/10	滚柱55/10	滚柱55/12
	Y轴	mm	滚柱55/5	滚柱55/5	滚柱55/5
	Z轴	mm	硬轨
定位精度		mm	0.01/300	0.01/300	0.01/300
重复精度		mm	±0.02	±0.02	±0.02
刀库型式			BT50/24T
机器重量		kg	29000	38000	46000
●本公司有保留产品设计更改之权利，如有修改，以实机为主，恕不另行通知。
